Paradox RTX3 / Récepteur radio pour centrale filaire Paradox

Module d'expansion sans fil Paradox RTX3
Module d'expansion sans fil Paradox RTX3

Transformez votre centrale filaire Paradox en centrale mixte (radio et filaire) avec le module Paradox RTX3

Vous possédez une centrale filaire Paradox et vous souhaitez aujourd’hui lui associer des périphériques sans-fil Paradox, c’est possible grâce au récepteur Paradox RTX3.

Le RTX3 est un module d’expansion ajoutant à votre centrale filaire jusqu’à 32 zones sans fil, permettant ainsi de profiter de toute la gamme de périphérique sans-fil Paradox (détecteurs de mouvements et de portes, sirènes intérieures et extérieures, détecteurs de fumée, télécommandes etc.) pour compléter ou faire évoluer votre système de sécurité.



Zoom sur le RTX3

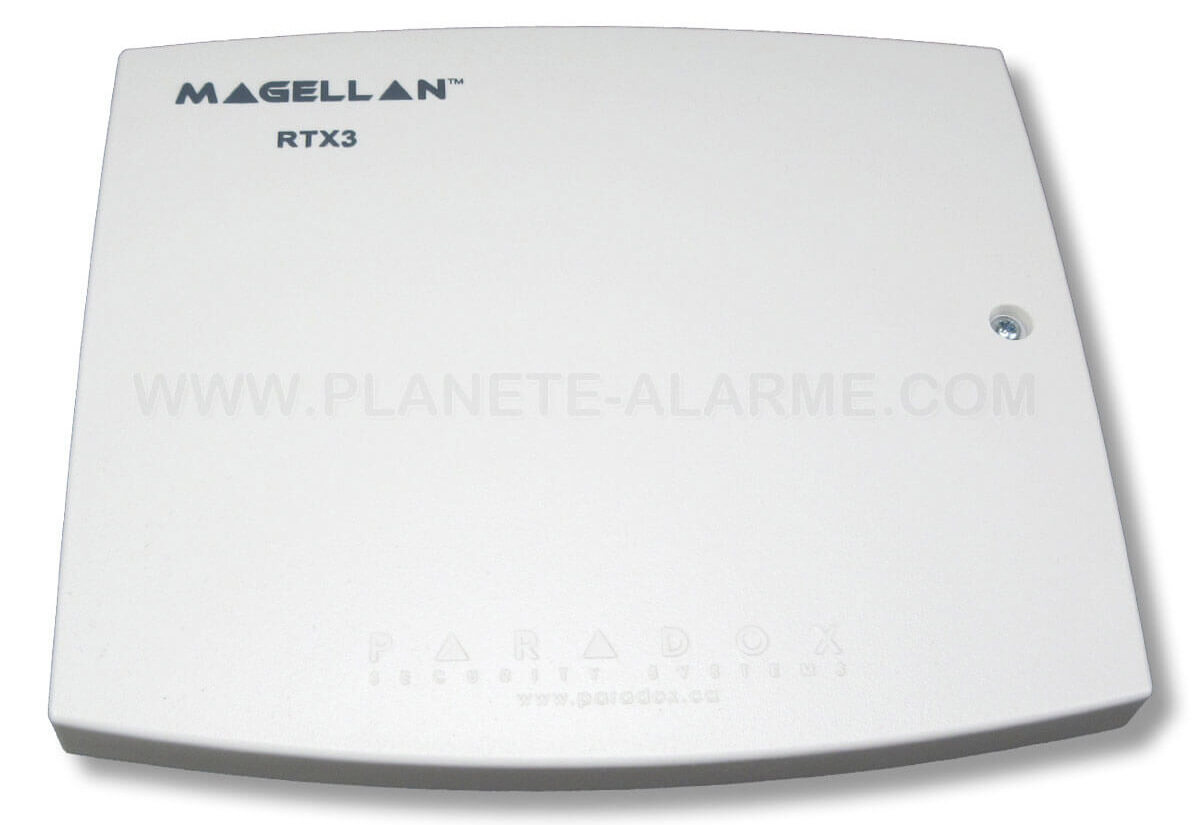

Il se présente dans un petit boitier blanc de faible encombrement à fixer sur un mur.

Vue de face du module d'expansion sans fil Paradox RTX3
Vue de face du module d’expansion sans fil Paradox RTX3

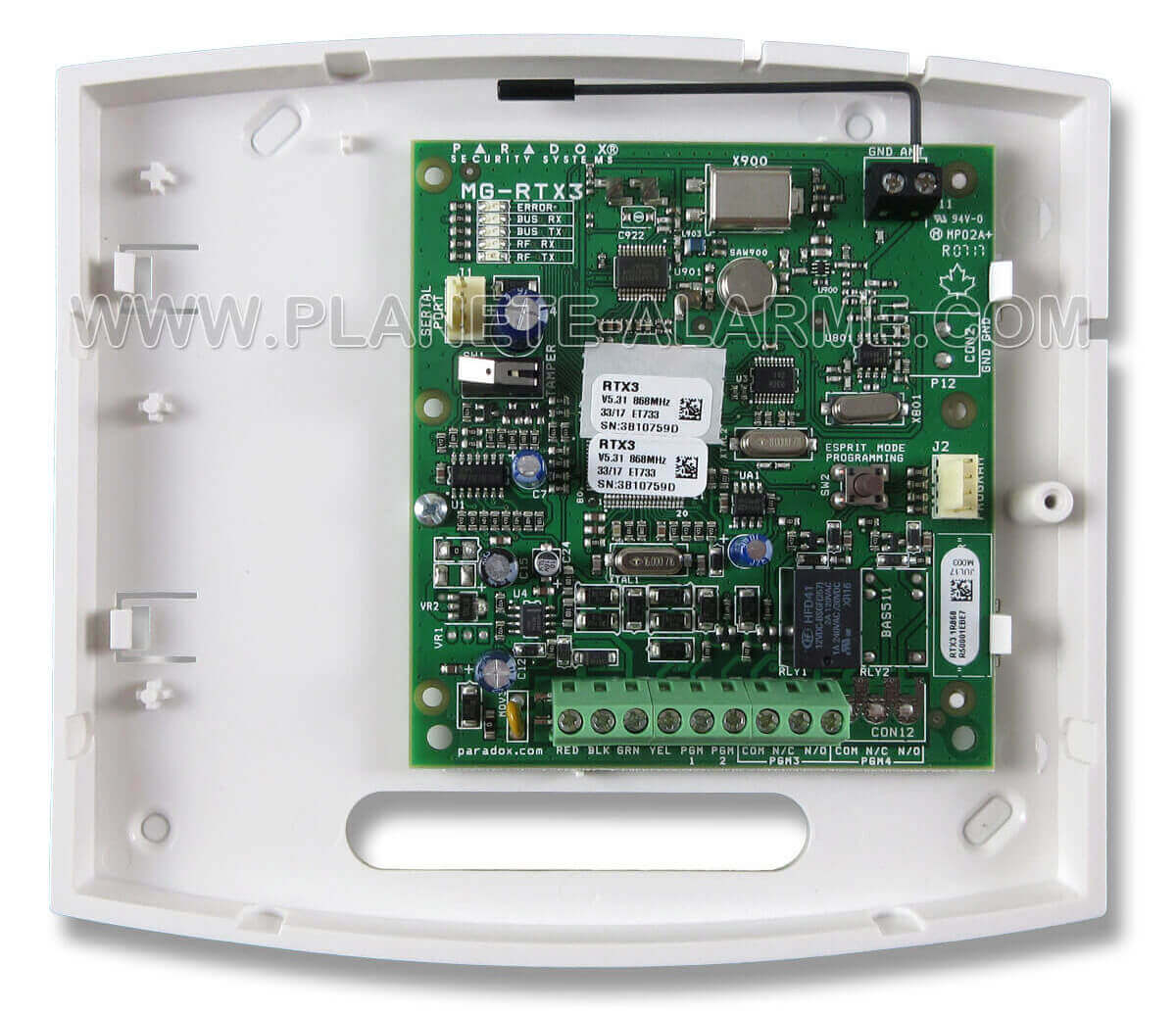

Il est livré avec une petite antenne à connecter sur la borne ANT pour permettre une  émission et une réception correcte des ondes radio.

Intérieur du module d'expansion sans fil Paradox RTX3
Intérieur du module d’expansion sans fil Paradox RTX3

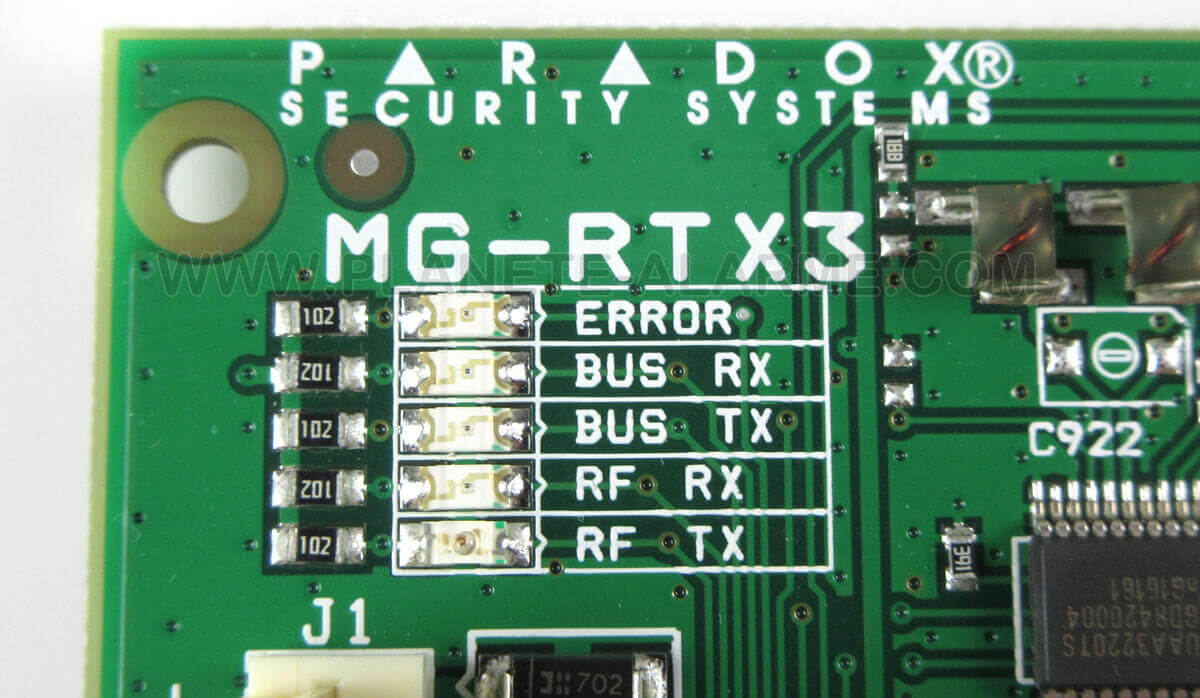

Le RTX3 possède sur sa carte cinq LEDs permettant le contrôle visuel du bon fonctionnement de celui-ci ainsi que les éventuels défauts.

Affichage sur la carte électronique du module Paradox RTX3 de l'état de fonctionnement par des LEDs
Affichage sur la carte électronique du module Paradox RTX3 de l’état de fonctionnement par des LEDs

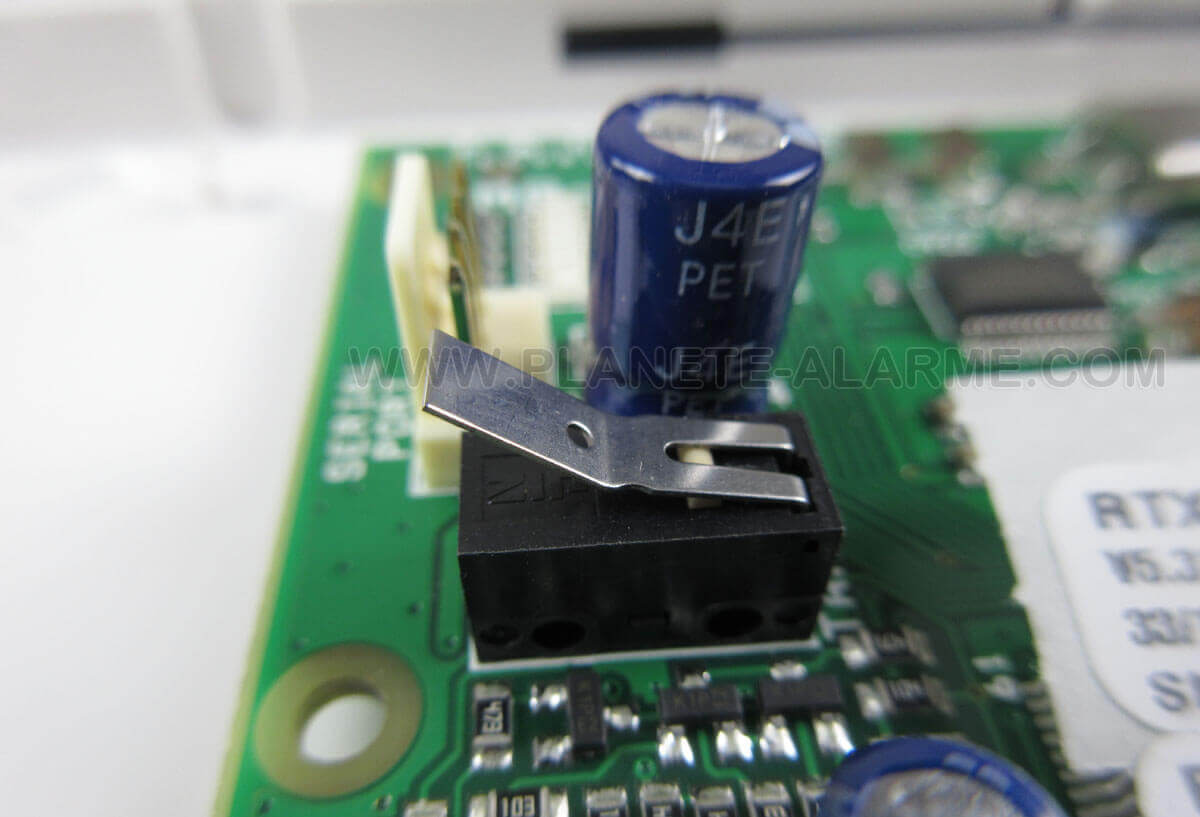

Le RTX3  possède la protection à l’ouverture grâce au contact situé sur la carte électronique.

En cas d’ouverture du capot par une personne malveillante, la centrale peut générer une alarme.

Contact de l'autoprotection à l'ouverture du module Paradox RTX3
Contact de l’autoprotection à l’ouverture du module Paradox RTX3



Pose du module RTX3 Paradox

Le RTX3 doit être installé à un endroit qui lui permet de recevoir correctement toutes les ondes radio émises par les périphériques sans fil (détecteurs de mouvements, sirènes, télécommandes, etc).

L’endroit précis dépend donc de la configuration et de la taille des lieux à protéger. Pour un appartement ou une petite maison, celui-ci pourra dans la plupart des cas se placer juste à côté de la centrale d’alarme.

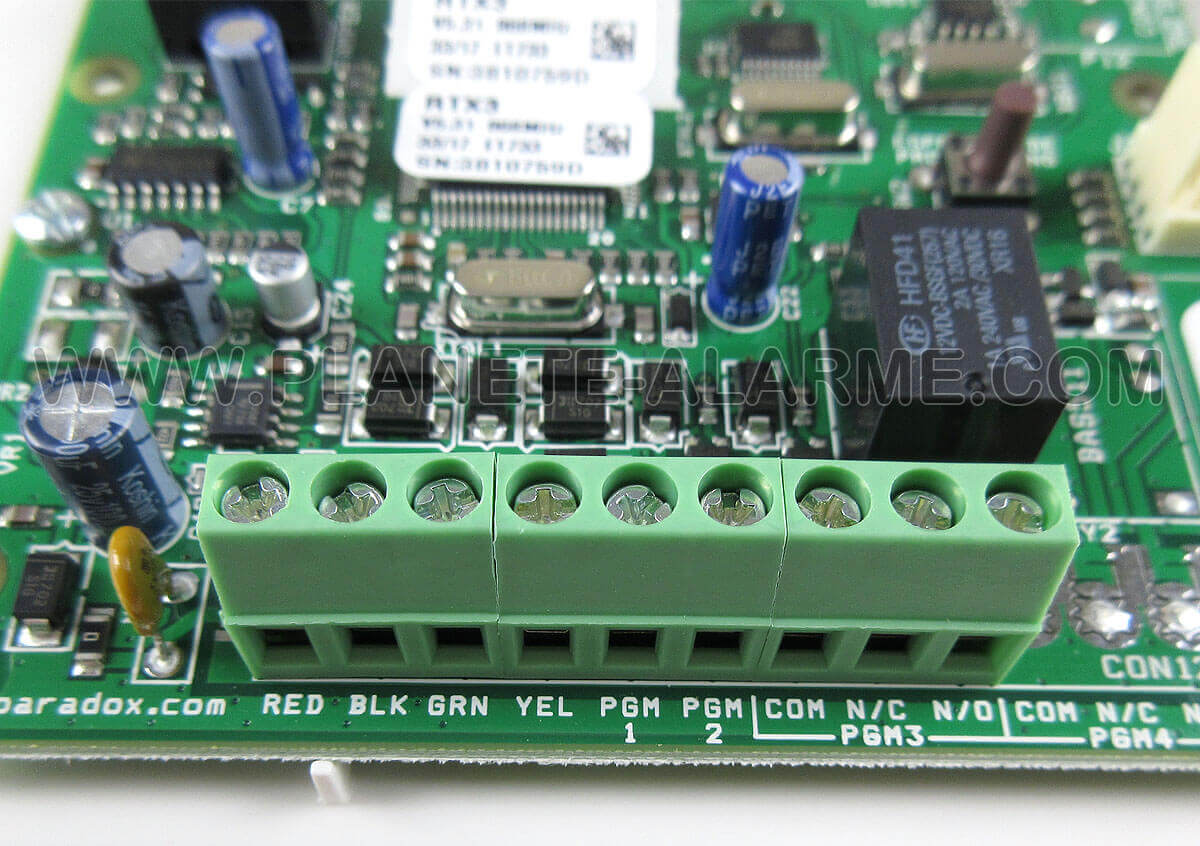

La liaison entre la centrale et le RTX3 se fait avec du câble d’alarme standard.

Vous aurez besoin de 4 fils au minimum pour le faire fonctionner:

• 2 fils pour l’alimentation à connecter sur RED et BLK (côté centrale et RTX3)
• 2 fils pour la communication avec la centrale d’alarme à connecter sur GRN et YEL (côté centrale et RTX3)

Bornier de connexion du module Paradox RTX3
Bornier de connexion du module Paradox RTX3



Conclusion

Le RTX3 est le module indispensable si l’on veut ajouter des éléments sans fil à un système d’alarme filaire sans devoir remplacer sa centrale par une centrale mixte de type Paradox MG5000 ou MG5050.

À savoir également que le RTX3 est une bonne alternative quand on veut dissimuler une centrale dans un endroit qui ne permettrait pas à une centrale mixte de pouvoir envoyer et recevoir des ondes radio à cause par exemple de la distance trop éloignée ou de murs épais. Dans ce cas, opter pour une centrale filaire et placer le RTX3 au centre de l’habitation est une bonne solution.



En savoir plus :

Consulter le manuel « Installation et référence »
